Sursă în comutație cu back-up 27,6 Vcc/ 4 A în cutie metalică mare cu panou frontal cu butoane și LED-uri, EN54-4 , acceptă 2 acumulatori maxim 17 Ah
Specificații tehnice
- Alimentare: 230 Vca (-15% / 10%) 50/60 Hz
- Curent absorbit din rețea: 1,1 A max
- Tensiune ieșire: 27,6 Vcc
- Curent maxim ieșire: 5,2 A
- Curent terminale ieșiri: 4 A
- Curent încărcare acumulatori: 1,2 A
- Specificații baterii: 2 x 12 Vcc, 17 Ah
- Tensiune oprire alimentare din acumulatori: 19 Vcc
- Siguranță internă: T 3,15 A 250 V
- LED-uri semnalare stare
- Releuri separate semnalare avarie și lipsă alimentare principală
- Temperatură: -5° C ....+75° C
- Grad protecție: IP 42
- Dimensiuni: 497 x 380 x 87 mm
- Greutate: 6 kg

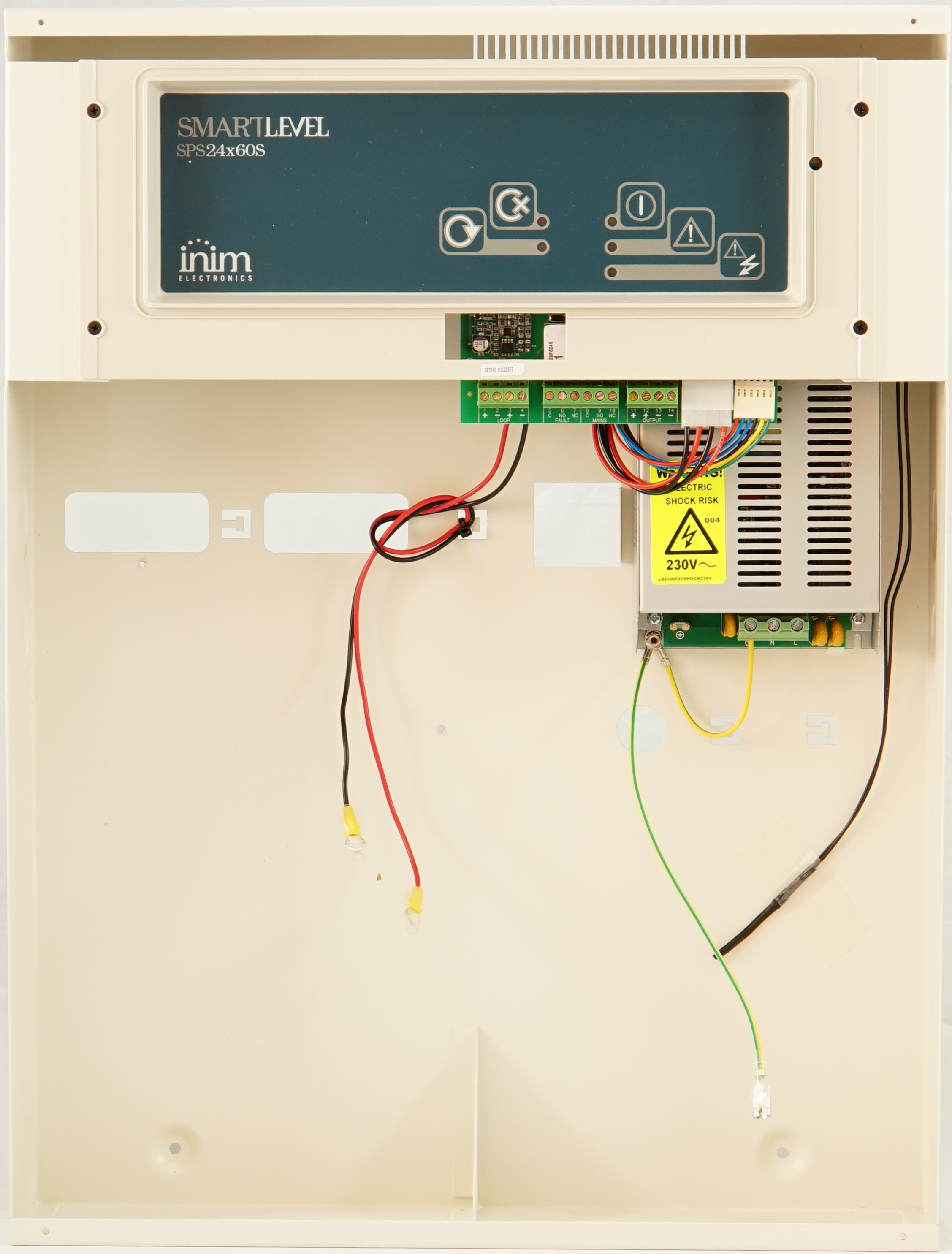

Componente
[A] Panou frontal cu LED-uri de semnalizare
[B] Capac frontal
[C] Locație șuruburi capac frontal
[D] Suport plastic pentru panou frontal și PCB
[E] Șuruburi suport plastic
[F] Placă de bază
[G] Modul sursă alimentare
[H] Locație acumulatori
[I] Locație intrare cabluri
[J] Locație șuruburi ancorare
[B] Capac frontal
[C] Locație șuruburi capac frontal
[D] Suport plastic pentru panou frontal și PCB
[E] Șuruburi suport plastic
[F] Placă de bază
[G] Modul sursă alimentare
[H] Locație acumulatori
[I] Locație intrare cabluri
[J] Locație șuruburi ancorare
Placă de bază
[A] LOOP - Conexiune buclă
[B] FAULT - Releu avarie
[C] MAINS - Releu lipsă alimentare principală
[D] OUTPUT - Terminale ieșire (2 ”+”, 2 ”-” în paralel)
[E] Conector modul sursă alimentare
[F] Conectori LED-uri semnalizare
[B] FAULT - Releu avarie
[C] MAINS - Releu lipsă alimentare principală
[D] OUTPUT - Terminale ieșire (2 ”+”, 2 ”-” în paralel)
[E] Conector modul sursă alimentare
[F] Conectori LED-uri semnalizare
