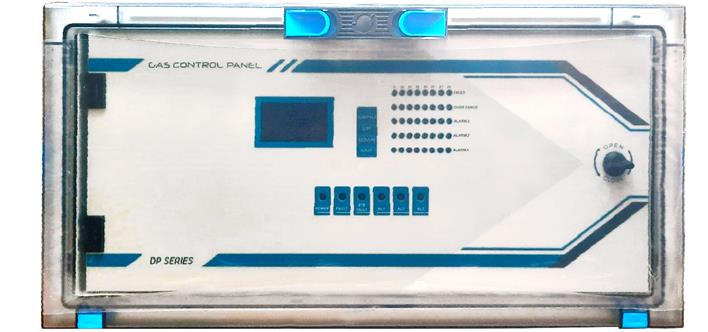

Prosense S-DPX128 Digital&Analog este un panou de control pentru detectie gaze proiectat pentru aplicatii industriale complexe, permitand monitorizarea simultana a pana la 136 de detectoare – prin 8 intrari analogice 4-20 mA si 2 linii Modbus RS485 cu cate 64 de detectoare digitale fiecare. Sistemul este ideal pentru detectia gazelor explozive, toxice si a oxigenului, oferind integrare completa in SCADA, BMS si HMI prin Modbus RS485, precum si monitorizare locala si de la distanta, inclusiv prin cloud.
Descriere generala
- Panou de control pentru detectie gaze cu 8 intrari analogice si 2 intrari digitale Modbus RS485
- Monitorizare continua pentru gaze explozive, toxice si oxigen
- Compatibil cu detectoare analogice 4-20 mA si detectoare digitale Modbus RS485
- Proiectat pentru aplicatii industriale mari si foarte mari
- Integrare usoara in sisteme SCADA, BMS si automatizari
Capacitate si monitorizare
- 8 intrari analogice 4-20 mA si 2 x Modbus RS485 (64+64 detectoare digitale)
- Monitorizare simultana a pana la 136 de detectoare de gaz
- Suporta detectoare cu domenii diferite: LEL, ppm si %VOL
- Posibilitate de creare pana la 8 zone digitale
- Afisare completa a starii sistemului si a fiecarui canal
- Orice detector analogic 4-20 mA poate fi integrat in lantul Modbus printr-un modul analogic optional
Conectivitate si integrare
- Comunicatie Modbus RS485
- Integrare in SCADA, BMS si HMI
- Monitorizare centralizata prin software Prosense
- Posibilitate de monitorizare a mai multor panouri intr-un singur sistem
- Optiune de monitorizare cloud prin ethernet sau wireless
Afisare si semnalizare
- Display OLED grafic, luminos si clar
- Indicatori LED pentru fiecare zona: Fault, Alarm1, Alarm2, Alarm3, Overrange
- LED-uri generale pentru stare sistem: Power/On, FAULT, ALARM1, ALARM2, ALARM3, SYS-FAULT
- Buzzer integrat pentru avertizare acustica
Relee si iesiri
- 3 relee de alarma programabile
- 1 releu de defect (Fault)
- 1 releu Overrange
- Contacte NO/NC configurabile
- Iesire pentru sirena
Jurnalizare si mentenanta
- Memorie pentru pana la 500 evenimente
- Inregistrare alarme, defecte si operatii de mentenanta
- Configurare usoara prin software si meniul panoului
- Structura modulara pentru instalare si service rapid
- Software-ul inteligent identifica automat detectoarele conectate si permite ajustarea setarilor din meniul controlerului
Specificatii tehnice
- Intrari: 8 x 4-20 mA analog + 2 x Modbus RS485 (64+64 detectoare digitale)
- Display: OLED
- Comunicatie: Modbus RS485
- Iesiri: Modbus RS485 + iesire sirena
- Alimentare: 220 VAC / 110 VAC
- Consum: max. 8 W fara detectoare conectate
- Baterie backup: 2 x 12V 7Ah (optional)
- Siguranta baterie backup: 2A
- Siguranta alimentare principala: 2A
- Temperatura operare: -20°C ... +60°C
- Umiditate: 10-95% RH fara condens
- Grad protectie: IP66
- Dimensiuni: 546 x 276 x 186 mm
- Greutate: aproximativ 6 kg
Constructie
- Carcasa din policarbonat (PC)
- Rezistenta ridicata in medii industriale dificile
- Design robust pentru utilizare pe termen lung
Aplicatii recomandate
- Instalatii industriale mari si foarte mari
- Monitorizare multi-punct pentru detectie gaze
- Depozite, hale industriale, instalatii chimice
- Integrare in sisteme SCADA si automatizari industriale
Accesorii disponibile
- SP-DP8-GBK - capac transparent panou
- SP-DP8-GB - carcasa fara capac
- SP-DPX128-TBK - panou complet cu capac si placa RS485
- SP-DPX-PS - sursa SMPS 8.8A
Observatii
- Permite conectarea simultana a detectoarelor cu domenii diferite de masura
- Ideal pentru sisteme de detectie gaze scalabile de mare capacitate
- Orice detector analogic 4-20 mA poate fi integrat in lantul Modbus printr-un modul analogic optional
- Configurarea sistemului trebuie realizata in functie de aplicatie si tipul gazelor monitorizate
