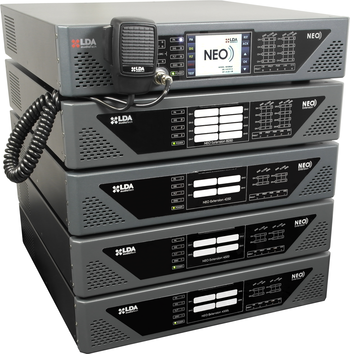

LDA Extensie controller pentru sistemul NEO-8060 și amplificator 8x250W certificat EN-54 - NEO-8250E

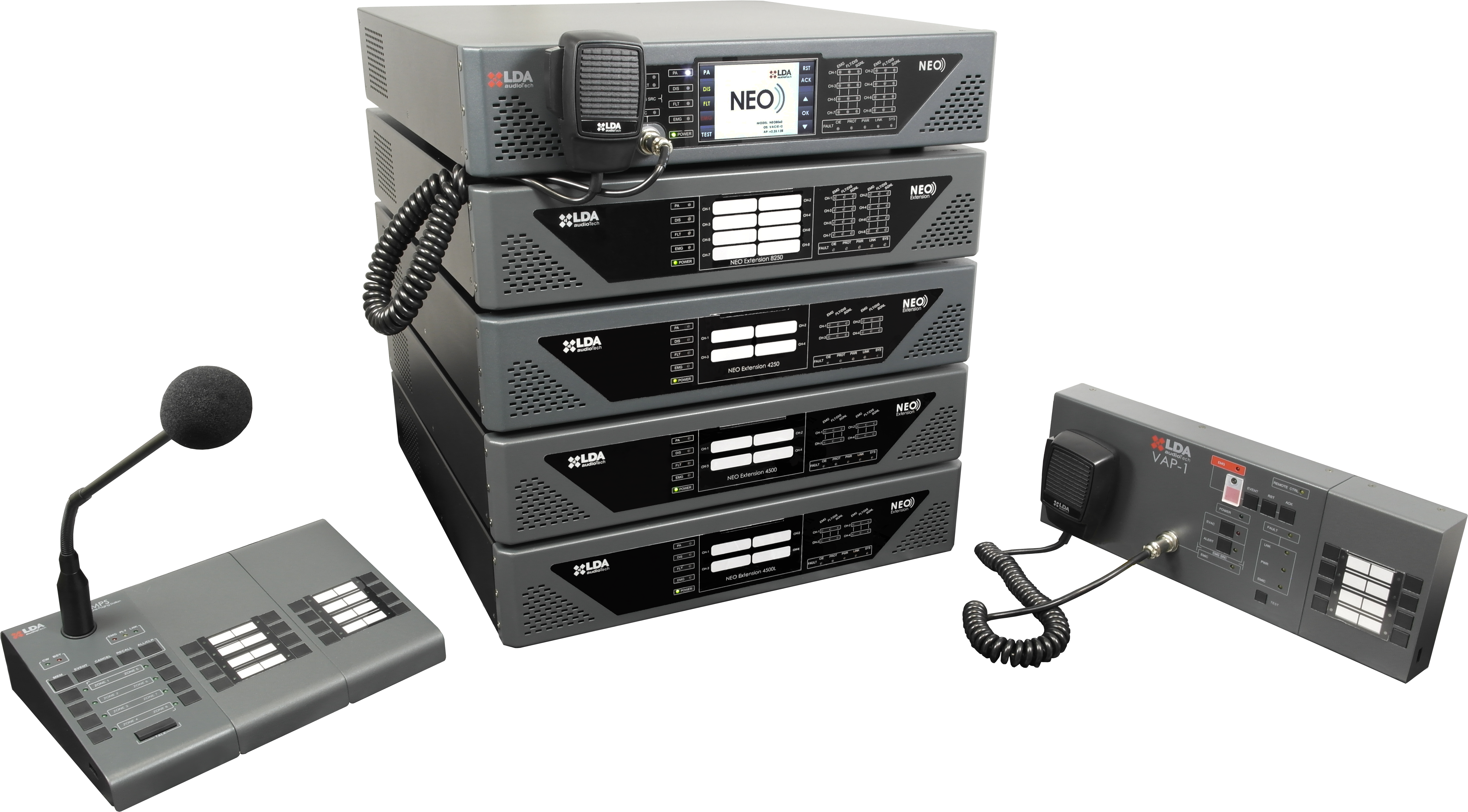

LDA NEO-8250E este o unitate de extensie pentru sistemul NEO EN 54-16 PA / VA.
Această unitate extinde sistemul NEO cu 8 zone, deoarece include 8 canale de amplificare a puterii clasa D pentru linii de 250W la 100V sau 70V.
Semnalul audio este transmis de la unitatea principală la unitatea de extensie prin conectarea în serie prin FlexNet și folosește semnalul audio prin intermediul portului Ethernet. Astfel, calitatea și integritatea maximă a semnalului este garantată.
Extensia este complet configurabilă cu soft-ul NEO Configurator. Extensia este configurabilă de la distanță fiind parte din sistemul NEO, astfel incât se pot crea evenimente pentru a efectua acțiuni în sistem declanșate de: nivelul sonor de intrare audio, data și ora, comanda UDP, controller GPIO sau buton de la microfonul MPS.
Caracteristici generale
- 8 amplificatoare de clasa D de 250W pentru linii de 100V / 70V
- 8 iesiri pre-amplificate pentru conexiunea externa a amplificatoarelor PA
- DSP: Egalizator parametric de intrare / ieșire pe 7 benzi, intensitate, amplificator de sunet LDA, control independent al volumului pentru fiecare canal de ieșire și filtre audio
- Port triplu Ethernet: pentru Digital Audio Cobranet, control de la distanță și supervizare, și pentru extinderea sistemului cu unități NEO în serie prin Flexnet (până la 1024 zone)
- Control pentru maxim 32 atenuatoare LDA AT6
- Unitatea conține un difuzor frontal integrat pentru monitorizare.
- 12 intrări supravegheate pentru integrare cu centrala de incendiu
Specificații tehnice
- Tensiune de alimentare: 110-120V / 220-240V ~ 50 / 60 Hz
- Consum de putere: 900W maxim / 200W la 1/8 din puterea de ieșire / 40W în stand-by
- Răspuns în frecvență: 80-20.000 Hz +/- 3 dB
- Raport semnal / factor de zgomot: >93 dB, ponderat A
- Factor distorsiune: <0,5% conform IEC 62368-3
- Ajustarea câștigului pe canalul DSP: -100dB -0dB, pași 1dB
- DSP: integrat. 48kHz, 24 biti – 344 MIPS
- FlexNet (Cobranet audio + control): 3 x FlexNet redundant (comutare automata) / Cobranet, Ethernet 10/100Mbiti, port RJ-45 female
- Ieșiri audio pre-amplificate: 8 x audio echilibrate, 1Vp, 0,707 Vrms, 100Ω, 3 pini, tip Euroblock
- Ieșiri control / audio: 1 x audio echilibrată, 1Vp, 0,707Vrms, 10Ω / 0 – 5 Vcc ieșire 100KΩ, 4 pini, tip Euroblock
- Control ATT: 8 x override 24Vcc, 8 x 40mA, 2 pini, tip Euroblock (conector 4 pini)
- Intrări de control de urgență: 10 x 0 – 5 Vcc, intrări monitorizate, 2 pini, tip Euroblock (conector 4 pini)
- Ieșiri de control de urgență: 2 x ieșiri izolate de contact cu releu, NO, maxim 60Vcc 130mA, 2 pini, tip Euroblock (conector 4 pini)
- Amplificator: 8 x 250W (TOTAL MAXIM 2000W), 8 x 120Wrms (TOTAL MAXIM 960Wrms), clasa D @ 70 / 100V. Încărcare minimă 40Ω
- Ieșiri difuzoare: 16 (8 linii gestionate dual) x 70 / 100V, 2 pini tip Euroblock (conector 4 pini)
- Intrare în buclă difuzor: 16 (8 duale) intrări de contact fără tensiune, 3 pini, tip Euroblock
- Intrări amplificator de rezervă: 8 x 250Wrms la 70 / 100V, 2 pini, tip Euroblock (conector 4 pini)
- Protecție: la supraîncălzire, curent continuu, infrasonică, scurt-circuit, pornire lentă, supraîncărcare, start-up test
- Intrare de putere de urgență: 1 x 20 – 28Vcc, 20A, cu siguranță, 2 pini, tip Euroblock (conector 2 pini)
- Intrare de putere cu status de urgență: 3 x NO – NC, 3 pini, tip Euroblock
- Condiții de operare: -5°C până la +45°C, 5% până la 95% umiditate relativă (fără condensare)
- Finisare:
- Fata: Fier, gri RAL 7016
- Spate: Fier, negru RAL 9005
- Carcasă: Aluminiu, neagra RAL 9005
- Greutate: 15kg
- Dimensiuni: 483mm x 88mm x 455mm
- Accesorii: 2 x montare pe rack, conectori Euroblock male, șuruburi de instalare, 4 x picioruțe din cauciuc, 1 x cablu de alimentare 2m (tip EU), 1 x cablu Ethernet 2m
Vedere din spate
