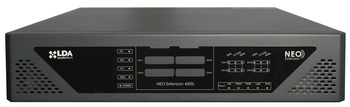

LDA Extensie controller pentru sistemul NEO-8060 și amplificator 4x500W certificat EN-54 - NEO-4500LE
LDA NEO-4500E este o unitate de extensie pentru sistemul NEO EN 54-16 PA / VA.
Această unitate extinde sistemul NEO cu 4 zone, deoarece include 4 canale de amplificare la 4 Ohm.
Semnalul audio este transmis de la unitatea principală la unitatea de extensie prin conectarea in serie prin FlexNet. Astfel calitatea și integritatea maximă a semnalului este garantată.
Extensia este complet configurabilă cu soft-ul NEO Configurator. Extensia este configurabilă de la distanță fiind parte din sistemul NEO, astfel încât se pot crea evenimente pentru a efectua actiuni în sistem declanșate de: nivelul sonor de intrare audio, data și ora, comanda UDP, controller GPIO sau buton de la microfonul MPS.
Caracteristici generale
- 4 amplificatoare de clasa D de 250W pentru linii de tensiune 100V / 70V
- 4 ieșiri pre-amplificate pentru conexiunea externă a amplificatoarelor PA
- DSP: Egalizator parametric de intrare / ieșire pe 7 benzi, intensitate, amplificator de sunet LDA, control independent al volumului pentru fiecare canal de ieșire și filtre audio
- Port triplu Ethernet: pentru Digital Audio Cobranet, control de la distanță și supervizare, și pentru extensia sistemului cu unități NEO în serie prin Flexnet (până la 1024 zone)
- Control pentru maxim 16 atenuatoare LDA AT6
- 6 relee de contact supravegheate pentru integrare cu panoul de control al alarmelor de incendiu
Specificații tehnice
- Tensiune de alimentare: 110-120V / 220-240V ~ 50 / 60 Hz
- Consum de putere: 900W maxim / 400W la 1/8 din puterea de ieșire / 40W în stand-by
- Răspuns în frecvență: 80-20.000 Hz +/- 3 dB
- Raport semnal / factor de zgomot: >93 dB, ponderat A
- Factor distorsiune: <0,5% conform IEC 62368-3
- Ajustarea câștigului pe canalul DSP: -100dB -0dB, pași 1dB
- DSP: integrat. 48kHz, 24 biți – 3 44 MIPS
- FlexNet (Cobranet audio + control): 3 x FlexNet redundant (comutare automată), Ethernet 10/100Mbiti, port RJ-45 female
- Ieșiri audio pre-amplificate: 8 x audio echilibrate, 1Vp, 0,707 Vrms, 100Ω, 3 pini, tip Euroblock
- Intrări control / audio: 1 x audio echilibrată, 1Vp, 0,707Vrms, 10KΩ / 0 – 5 Vcc ieșire 10KΩ, 4 pini, tip Euroblock
- Control ATT: 4 x override 24Vcc, 8 x 40mA, 2 pini, tip Euroblock (conector 4 pini)
- Intrări de control de urgență: 6 x 0 – 5 Vcc, intrări monitorizate, 2 pini, tip Euroblock (conector 4 pini)
- Ieșiri de control de urgență: 2 x ieșiri izolate de contact cu releu, NO, maxim 60Vcc 130mA, 2 pini, tip Euroblock (conector 4 pini)
- Amplificator: 4 x 500W @ 4Ω, 4 x 250Wrms (TOTAL MAXIM 1000Wrms), clasa D @ 70 / 100V. Încărcare minimă 40Ω
- Ieșiri difuzoare: 8 (4 linii gestionate dual) x 70 / 100V, 2 pini tip Euroblock (conector 4 pini)
- Intrare în buclă difuzor: 4 (4 duale) intrări de contact fără tensiune, 3 pini, tip Euroblock
- Intrări amplificator de rezervă: 4 x 500W @ 4Ω, 2 pini, tip Euroblock (conector 4 pini)
- Protecție: la supraîncălzire, curent continuu, infrasonică, scurt-circuit, pornire lentă, supraîncărcare, start-up test
- Intrare de putere de urgență: 1 x 20 – 28Vcc, 32A, cu siguranță, 2 pini, tip Euroblock (conector 2 pini)
- Intrare de putere cu status de urgență: 3 x NO – NC, 3 pini, tip Euroblock
- Condiții de operare: -5°C până la +45°C, 5% până la 95% umiditate relativă (fără condensare)
- Finisare:
- Față: Fier, gri RAL 7016
- Spate: Fier, negru RAL 9005
- Carcasă: Aluminiu, neagră RAL 9005
- Greutate: 9,8kg
- Dimensiuni: 483mm x 88mm x 455mm
- Accesorii: 2 x montare pe rack, conectori Euroblock male, șuruburi de instalare, 4 x piciorușe din cauciuc, 1 x cablu de alimentare 2m (tip EU), 1 x cablu Ethernet 2m

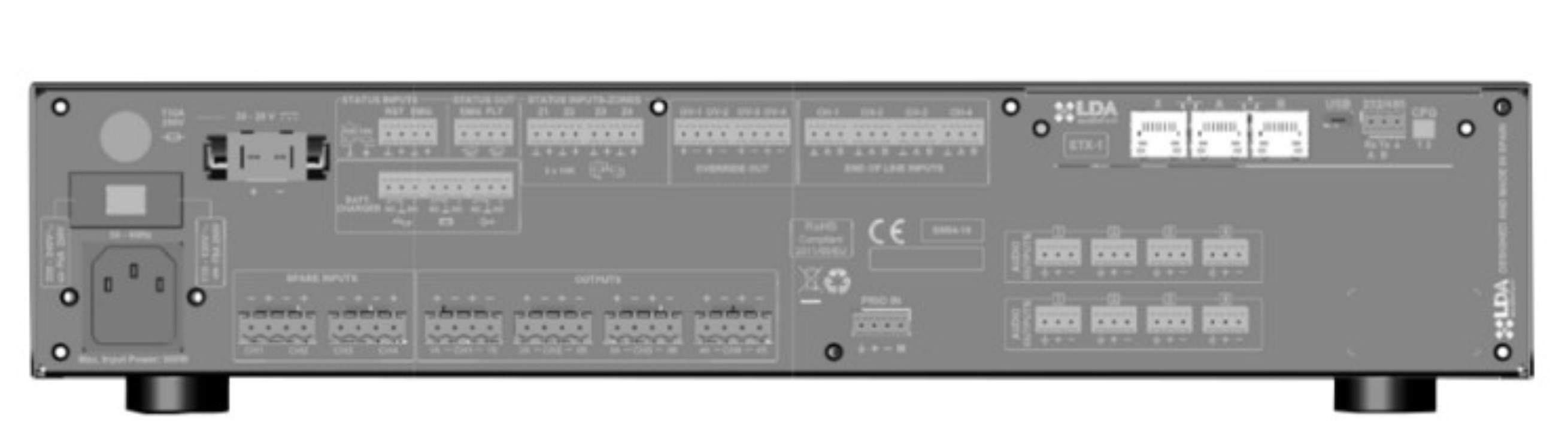

Vedere din spate
