LDA Difuzor de tavan certificat EN54-24, carcasă metalică, protecție anti-foc - CH-60TN
Difuzor de tavan certificat EN54-24 în carcasă metalică cu diametrul de 12.7 cm pentru linii de 70V/100V de înaltă calitate cu redare de mesaje vocale și muzică de ambient. Datorită dimensiunilor reduse, avantajul este ca acesta este proiectat pentru instalarea pe suprafață, atât pentru tavane, cât și pentru pereți.
Difuzorul CH-42TN este încorporat într-o carcasă metalică rezistentă la foc și distrugere. Acesta are în componență terminale ceramice și o siguranță de izolare pentru a evita orice deteriorare a difuzorului ce poate cauza mai departe o defecțiune generală difuzoarelor conectate. Aceste caracteristici asigură integritatea și inteligibilitatea sistemului în caz de evacuare.
Caracteristici generale
- Certificat EN54-24 pentru protecția împotriva focului
- Carcasă metalică de protecție împotriva focului
- Excelent pentru redare muzicală și mesaje vocale
- Instalare ușoară
Specificații tehnice
- Diametrul difuzorului: 12.7 cm (5’’)
- Putere maximă: 9W
- Putere nominală: 6Wrms
- Conexiune @ 100V: 6W / 3W / 1,5W / 0,75W
- Conexiune @ 70V SPL: 3W / 1,5W / 0,75W / 0,375W
- SPL (Pmax/1m): 95dB ± 1dB
- SPL (1W/1m): 87dB ± 1dB
- SPL (1W/4m): 75dB ± 1dB
- Raspunsul în frecvență (-10dB): 100 Hz – 20kHz
- Dispersie (-6dB) la frecvența de:
- 500Hz: 180º
- 1000Hz: 180º
- 2000Hz: 90ºH 100ºV
- 4000Hz: 90ºH 100ºV
- Tensiune nominală: 100V / 70V
- Impedanță nominală: 1,7kΩ / 3,3kΩ / 6,7kΩ / 13kΩ
- Conexiune: terminal ceramic. Maxim secțiune: 2.5mm2
- Siguranță termică: 150º
- Dimensiuni: 170 mm x 170 x 63 mm
- Culoare: Alb (RAL9016)
- Grad de protecție IP: IP21C
- Greutate neta: 1,5kg
- Greutate bruta: 1,58kg / 19,56kg (10 unități)
- Dimensiuni produs ambalat: 80 x 185 x 185 mm / 485 x 375 x 210 mm (12 unități)
- Axa de referință este perpendiculară pe punctul central al grilei
- Planul de referință este perpendicular pe centrul axei de referință
- Planul orizontal este perpendicular pe punctul central al planului de referință
- Mediul acustic utilizat: Ecran acustic normalizat în cameră specială (cameră anecoică)
Diagrama circuitului
Vedere de ansamblu a părții mecanice

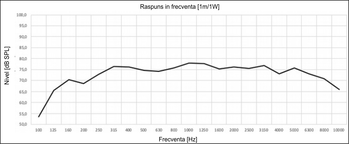

Răspunsul în frecvență
Instalare
1. Atasati carcasă la suprafață unde este proiectat să fie instalat și selectați puterea de funcționare dorită.
2. Dacă este necesar, scoateți una sau ambele prize care oferă acces la interiorul carcasei pentru a introduce cablurile de 100V.
3. Dacă conexiunea se face prin găurile superioare furnizate, protejați cablul folosind un furtun PG-13.5 sau o țeavă (nu este furnizată).
4. Inchideți carcasa folosind cele două șuruburi laterale.
